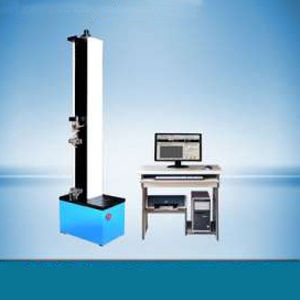

杯突試驗機顧名思義是做杯突試驗的機器。普通人對于這個概念是陌生的，杯突試驗，一種沖壓工藝性能試驗，用來衡量材料的深沖性能的試驗方法。按照國家標準，“試驗采用端部為球形的沖頭，將夾緊的試樣壓入壓模內，直至出現穿透裂縫為止，所測量的杯突深度即為試驗結果?！边@種試驗通常是在杯突試驗機上進行。關于杯突試驗機，你了解多少呢?

試樣在做過杯突試驗后就像只沖壓成的杯子(不過是只破裂的杯子)。鋼板深沖性能不好的話，沖壓件在制作過程中就很容易開裂。杯突試驗(Eriehsentest)評價金屬薄板成形性的試驗方法。又稱埃里克森試驗(Erichsentest)或埃氏杯突試驗，是薄板成形性試驗中zui古老、zui普及的一種。試驗時，用球頭凸模把周邊被凹模與壓邊圈壓住的金屬薄板頂入凹模，形成半球鼓包直至鼓包頂部出現裂紋為止。

試驗時，金屬板料被凸模頂成半球鼓包。取鼓包頂部產生頸縮或有裂紋出現時的凸模壓入深度作為試驗指標，稱為杯突值或I:值，以mm為單位。決定試驗指標的依據是載荷。當不能確定zui大載荷時，可以采用可見(透光)裂紋發生時凸模壓入深度作為指標。但用可見裂紋法測定的數值比載荷法測定的數值要大。

常見的金屬杯突試驗機工作流程

一、試樣要求杯突試驗用試樣是從表面無缺陷的板材上選取的。試樣必須平整，不得扭曲，邊緣無毛刺，不得進行冷熱加工或錘擊，應不經矯直進行試驗。試樣厚度為原材厚度，寬度或直徑為90- 95mm.

二、試驗方法杯突試驗在杯突試驗機上進行，試驗應在10一35℃的溫度下進行。若要求嚴格，則應在(23士5)C下側試。

試驗前，應在試樣兩面和沖頭上涂以一薄層石墨潤滑脂或其他類型的潤滑脂。試樣厚度的測量應精確到0.01mm。

相鄰兩個壓痕的中心距離不得小于90mm，任一壓痕的中心至試樣任一邊緣的距離不得小于45mm。

試驗時，把杯突試驗機調至零點后，將試樣置于壓模和墊模之間予以夾緊，夾緊力約為10kN。在無沖擊的情況下進行杯突試驗，試驗速度控制在5-20mm/min。試驗接近結束時，將速度降低到下限速度，以便正確地確定裂縫出現的瞬間。當裂縫開始穿透試樣厚度(透光)時，試驗即告終止。

試驗過程中，沖頭不得轉動，沖頭部分應與試樣接觸。

三、結果評定測出沖頭與試樣接觸至裂縫穿透試樣這一期間的沖頭移動距離，即杯突值。杯突值的測量應精確到0.01 mm。杯突值用IE表示。

以上就是關于杯突試驗機，你了解多少的內容。杯突試驗機是精密的試驗設備，對設備生產也有嚴格的要求;選購設備一定要認準生產企業，并選擇有實力的廠商購買，方可消除后顧之憂。
